参考資料 †

基板付き体験編 ARM PSoCで作るMyスペシャル・マイコンに倣って、LEDチカチカ（ソフト版）を試してみます。

↑

プロジェクトの作成 †

PSoC4/LEDチカチカ（ハード版）と同様に新しいプロジェクトをPSoC4_LED_Interruptという名前で作成します。

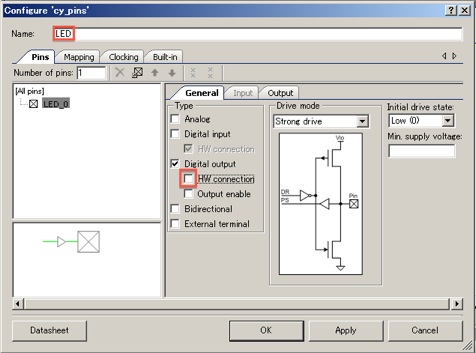

TopDesignでPorts and PinsからDigital Output Pinをドラッグし、ダブルクリックでConfigureを開き、以下の様に名前をLEDとし、HW connectionのチェックを外します。

次にPSoC4_LED_INterrupt.cydwrを開き、PinsタグでLEDにP1[6]を割り当てます。

システムのクロックの設定には、Clocksタブを開きEdit Clock...をクリックして、

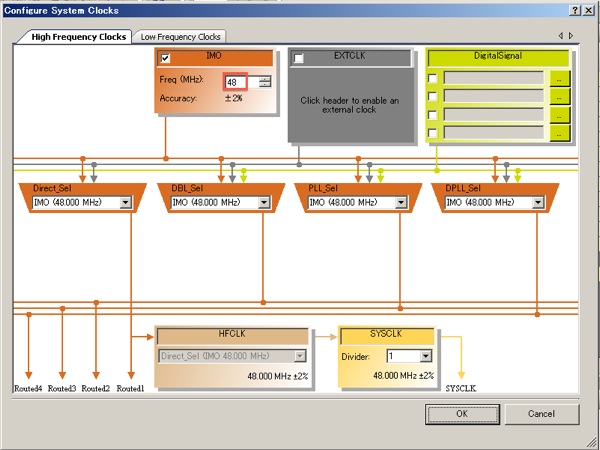

以下の様に内蔵発振回路（IMO）を使って最高の48MHzにセットします。

↑

ビルド †

main.cを編集する前に、ハード構成だけでビルドをします。 Build→Build PSoC4_LED_interruptを選択します。

次にmain.cをダブルクリックして、以下の様に編集し、再度ビルドします。

CLOCK_FREQ=48000000, INT_FREQ=1000で1m秒での割込とします
CY_ISRは割込関数を定義するときに使用するマクロです
CyIntSetSysVectorでSysTickの割込ベクタ15にSysTick_Handlerをセットします
SysTick_Configで割込間隔をセットします
CyGlobalIntEnableマクロで割込可能にします

#include <project.h>

#define     CLOCK_FREQ     48000000L     // クロック周波数
#define     INT_FREQ     1000          // 割り込み周波数
volatile uint32 gTick = 0;

// SysTick Interrupt Handler
CY_ISR(SysTick_Handler)
{
     gTick++;
}

// Delay Routine
void Delay(uint32 tick_delay)
{
     uint32 tick_entry = gTick;
     // wait for tick
     while ((gTick - tick_entry) < tick_delay)
          continue;
}
int main()
{
    /* Place your initialization/startup code here (e.g. MyInst_Start()) */

     // Set the SysTick Interrupt Vector (=15) in Vector Table in RAM
     CyIntSetSysVector(15, (cyisraddress)SysTick_Handler);
     // Start SysTick periodic Interrupt
     SysTick_Config(CLOCK_FREQ/INT_FREQ);     // SysTick=1000Hz(1ms)
     // Enable global interrupts
    CyGlobalIntEnable;
    for(;;)
    {
        /* Place your application code here. */
          LED_Write(~LED_Read());     // Toggle LED Terminal
          Delay(500);
    }
}

↑

プログラムの書き込み †

Debug→Programでプログラムが書き込まれます。

↑
