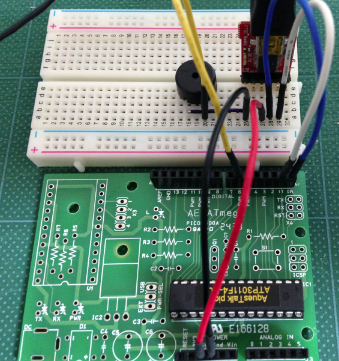

秋月から販売されている 音声合成モジュールATP3011F4-PU をATMegaボードに差して、動作を確認してみました。

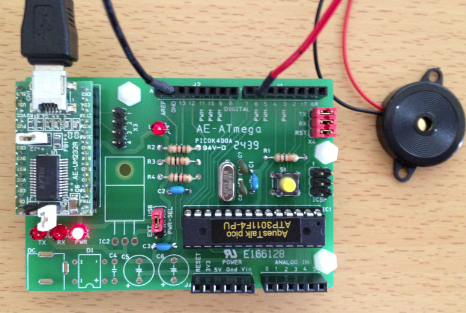

ちょっと乱暴ですが、圧電スピーカを以下の様に接続しました。
Arduino IDEを起動し、シリアルモニターを起動します。 改行の設定を「CRおよびLF」にし、ボーレートは9600 baudとします。
最初に、?を入力して音声合成モジュールにボーレートを調整させます。
この時">>"と返ってきます。
次に発生させたい言葉をローマ字で入力します。
「ohayou」
と入力すると、それっぽくスピーカら音声が出力され、シリアルモニターには、 "*>"と返ってきます。
音声合成モジュールの使い方は、 音声合成LSI(ATP3011F4-PU)を使ってみます に詳しく紹介されています。
音声合成モジュールのピン配置を上記サイトの図を引用して説明します。
音声合成モジュールには、4つの動作モードがあります。モードの設定は、PMOD0, PMOD1で行います。 未接続の場合には、セーフモードになっているみたいです。
動作モード | 意味 | PMOD0 | PMOD1 |
コマンド入力モード | 外部シリアルインタフェースを使ってメッセージを出力する | 1 | 1 |
セーフモード | 内部設定に関わらず、UART(9600bau)またはI2Cでのシリアル通信を使用する | 0 | 1 |
スタンドアロンモード | PC0~PC3で指定されたプリセットメッセージを出力する | 1 | 0 |
デモモード | プリセットメッセージを繰り返し出力する | 0 | 0 |

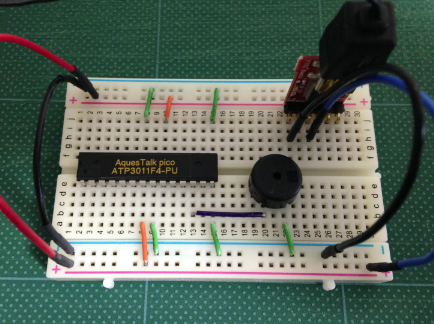

上記サイトのブレッドボードの配線を参考にデモモードを試してみました。
シリアル通信には、UART(9600bau)、I2C, SPIを使用できます。使用するシリアル通信は、SMOD0, SMOD1で設定します。 未接続の場合には、UARTが選択されるみたいです。
通信モード | SMOD0 | SMOD1 |
UART | 1 | 1 |
I2C | 0 | 1 |
SPI(mode3) | 1 | 0 |
SPI(mode0) | 0 | 0 |
初心者にお薦めなのが、秋月のATMegaボードを使う方法です。ブレッドボードで何本も結線すると間違いも多くなります。

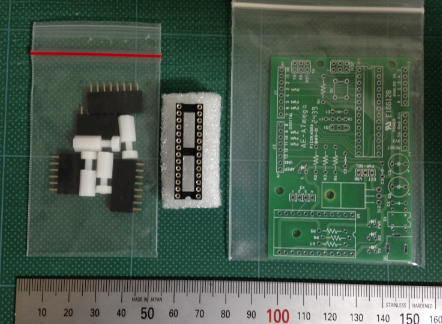

今回使用する部品は、以下の7点です。*1
部品名 | 型名 | 値段 |
音声合成LSI | ATP3011F1-PU(ゆっくりな女声) | 850円 |
ATMEGA168/328用マイコンボード(I/Oボード) | AE-ATmega328 | 150円 |
丸ピンICソケット(28P) | 2227MC-28-03 | 70円 |
ピンソケット (6P) | C-03784 | 20円x2 = 40円 |
ピンソケット (8P) | C-03784 | 30円x2 = 60円 |
プラスチックスペーサー | P-01864 | 100円/2 = 50円 |
スピーカー | P-03285 | 100円 |

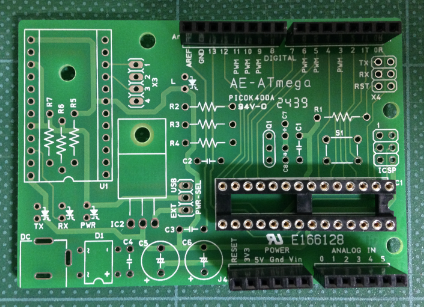

組み立てると以下の様になります。*2
音声合成モジュールを載せて、動かしてみます。
シリアルモジュールと使って音声合成モジュールを接続します。

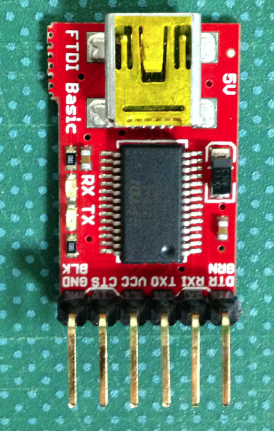

シリアルモジュールのピンは、右から以下のようになっています。
1 | DTR |
2 | RX-I |
3 | TX-O |
4 | VCC |
5 | CTS(GND) |
6 | GND |
シリアルモジュールとATMegaボードの接続は、以下の様につなぎます。
シリアルモジュール | ATMegaボード |
GND | J4-GND |
VCC | J4-5V |
RX-I | J1-1(TX) |
TX-O | J1-0(RX) |
スピーカーとの接続は、以下の様にします。
赤 | J1-6 |
黒 | GND |

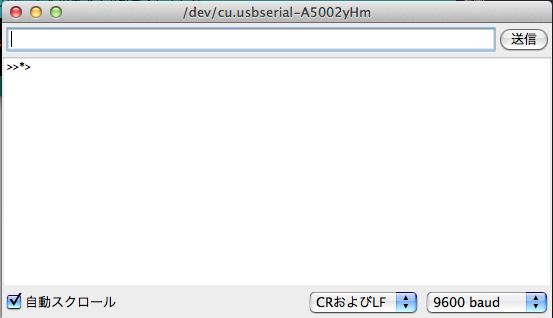

シリアルモニターを9600bauにセットして開きます。以下のように?を入力し、リターンキーを押すと
が表示されれば接続はOKです。
?
>>
つぎに好きな言葉をローマ字で入力してみましょう。ohayouと入力すると「おはよう」としゃべります。
ohayou
応答
*>

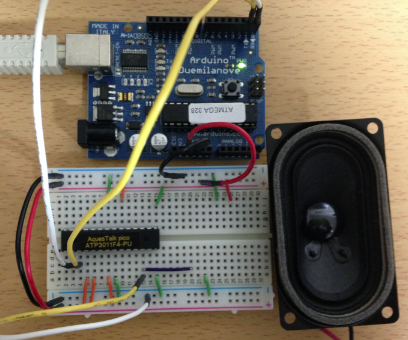

Arduinoと接続して、パソコンからローマ字を入力する場合には、音声合成モジュールを以下の様に設定します。
さらに音声合成モジュールとArduino(Arduinoは単に電源供給とPCとの接続に使う)との接続は、以下の様にします。
Arduino | 音声合成モジュール |
0 Rx | 2 RxD |
1 Tx | 3 TxD |

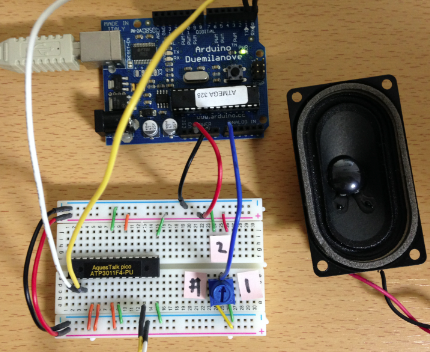

今度は、Arduinoから音声合成モジュールにじゃべらせてみます。
Arduinoから音声モジュールにしゃべらせたいローマ字を出力するには、Serial.println関数を使います。 今回は、複数のボタンを使う代わりにつまみの大きな可変抵抗を使います。
ArduinoのA0を可変抵抗の真ん中のピンにセットし、両端をGNDと5Vに接続します。
音声モジュールとArduinoの接続を先ほどは、逆につなぎ替えます。
Arduino | 音声合成モジュール |
1 Tx | 2 RxD |
0 Rx | 3 TxD |
スケッチは、以下の様にします。
int led = 13; int tumami = A0; int sentaku = -1; void setup() { Serial.begin(9600); pinMode(led, OUTPUT); mainMenu(); } void mainMenu() { Serial.println("meinmenyudesu"); delay(2000); Serial.println("eruediwo tenntousurubaaiha ichiwo"); delay(4000); Serial.println("eruediwo syoutousurubaaiha niwo"); delay(4000); Serial.println("mouichido menyuwo kikubaaiha sya-puwo"); delay(4000); Serial.println("oshitekudasai"); } void loop() { sentaku = map(analogRead(tumami), 0, 1023, 0, 3); switch (sentaku) { case 0: digitalWrite(led, HIGH); break; case 1: digitalWrite(led, LOW); break; case 2: default: mainMenu(); } delay(1000); }
つまみを変えるとLEDを点灯したり、消灯したり、音声メニューをしゃべらせたりできます。
ブレッドボードで音声合成モジュールの設定が確認できましたので、 ATMegaボードとArduino Pro Miniボードをつないで、音声メニューを作ってみましょう。
ブレッドボードと音声合成モジュールの接続は、以下の様にします。
ブレッドボード | 接続先 |
ブレッドボード 赤(5V) | Arduino Pro VCC |
ブレッドボード 青(GND) | Arduino Pro GND |
ブレッドボード 赤(5V) | 可変抵抗-左 |
ブレッドボード 青(GND) | 可変抵抗-右 |
可変抵抗-中 | Arduino Pro A0 |
音声合成モジュール | 接続先 |
J1-Rx | Arduino Pro Mini TxD |
J1-Tx | Arduino Pro Mini RxD |
J1-2 | ブレッドボード 赤(5V) |
J1-3 | ブレッドボード 赤(5V) |
J1-6 | スピーカ 赤 |
J2-8 | ブレッドボード 青(GND) |
J2-9 | ブレッドボード 赤(5V) |
J4-5V | ブレッドボード 赤(5V) |
J4-GND | ブレッドボード 青(GND) |

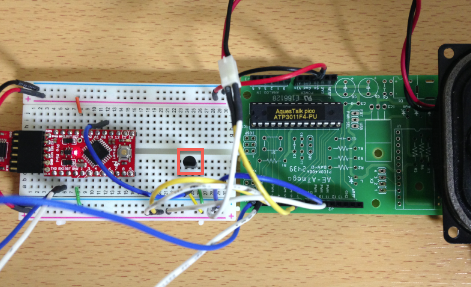

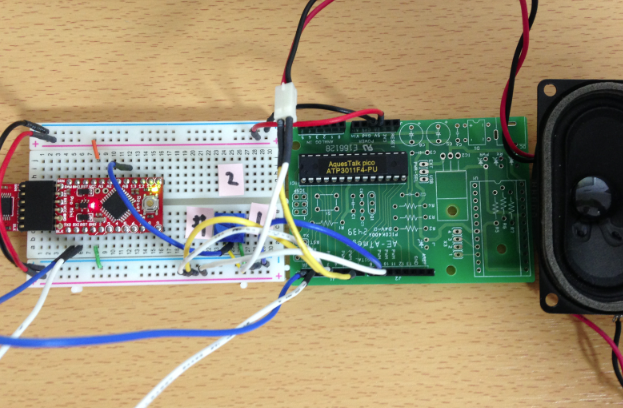

接続したら、こんな感じです。これで音声メニューのスケッチを動かしてみて下さい。
次に、可変抵抗の代わりに温度センサーLM35DZを接続して、温度をしゃべる「音声温度計」を作ってみましょう。
LM35DZのピンを底からみたピンの配置をデータシートから引用します。
LM35DZのラベルを見て、左のピンが5Vになるようにブレッドボードに差します。
以下のスケッチを使ってLM35DZの電圧から温度を読み上げるようにします。
int lm32 = A0; void setup() { Serial.begin(9600); Serial.println("onsei ondokeide_su"); delay(2000); } void loop() { float t = (float)analogRead(lm32)/1023*500.0; Serial.print("imano onndowa <NUMK VAL="); Serial.print(t, 1); Serial.println(">dode_su"); delay(3000); }
温度の部分を以下の様にすることで、数字を正しく読み上げます。
<NUMK VAL=温度>
