トラ技2016/07を参考に †

トラ技2016/07号のビデオを参考に自分でフットプリントを作ってみました。慣れると自分で作った方が、既存のフットプリントを探すよりも時間が少なくなりそうです。

秋月で販売されているチップに関しては、トラ技の2016/07の付録で生成されたフットプリントを使うと便利です。

小型スライドスイッチ †

小型スライドスイッチ（ＳＳ１２Ｄ０１Ｇ４）をトラ技の動画を元に作成してみます。

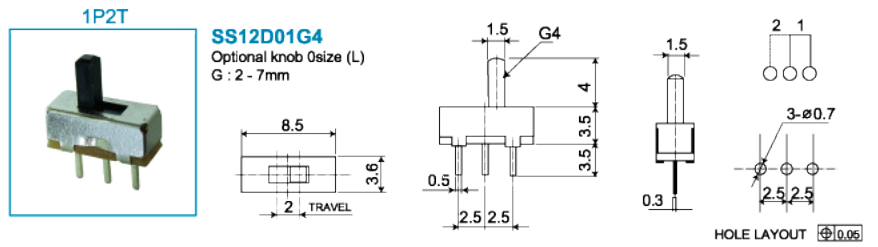

データシートから引用します。

フットプリントエディタの作業 †

ライブラリの設定 †

新規にプロジェクトのモジュールライブラリをセットする場合には、

「フットプリントを新規ライブラリに追加」を選択し、既存のライブラリに追加する場合には、
「アクティブなライブラリの設定」を選択する

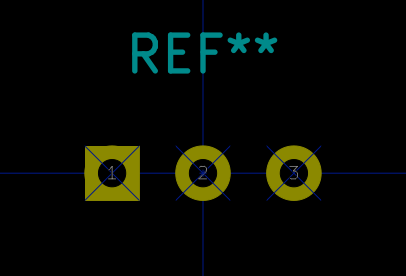

パッドの配置 †

「新規フットプリント」で部品を作成し、
グリッドを0.1270mmにセットし、パッドを配置する

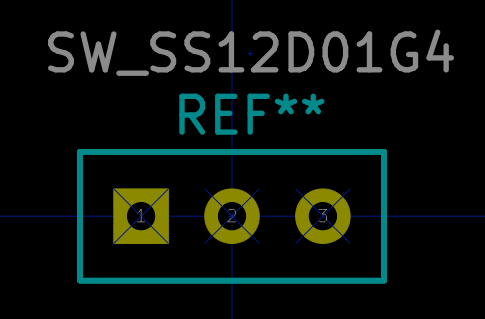

外形の描画 †

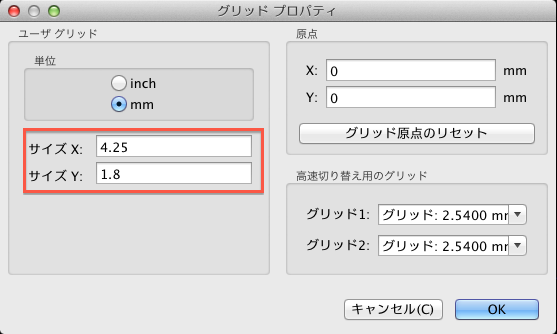

ユーザグリッドを選択し、
「寸法」→「ユーザグリッドのサイズ」を選択し、外形枠の1/2の値をセット

部品の保存 †

作成した部品をライブラリに保存する。
