以前はじめてのトランジスタ回路設計(以下、トランジスタ本と書きます) をPSpiceを使ってさらっていたのですが、どうもきちんと理解できていませんでした。
同じ著者の黒田氏がトラ技に書かれた特集を一冊にまとめた 実験で学ぶトランジスタ・アンプの設計 (以降、実験本と書きます)をベースに勉強をやり直してみました。 この本で使われているプリント基板と部品をまとめたパッケージがCQ出版から販売されているの 地方に住む私でも実験を楽しめました。
実験本のすばらしいところを以下にまとめてみました。
トランジスタの発見が如何に大変なことだったのかを知るよい教材がNHK特集の 電子立国 2回 トランジスタの誕生 です。

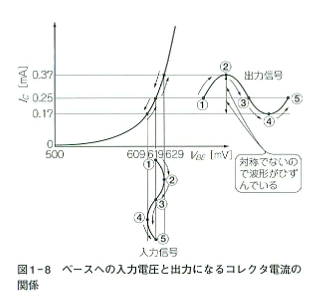

トランジスタを増幅回路として使う場合、その動作範囲がきわめて狭いことを実験本の図1-8にあります。
さっと読んでいると、見過ごしてしまうかも知れませんが、この図でのきちんと増幅できるVbiasの範囲は、 600mV-635mVです。

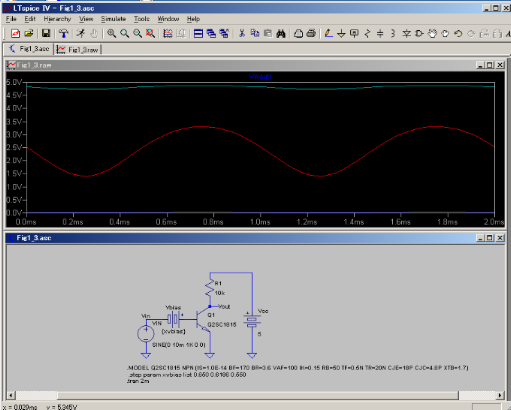

フリーのLTSpiceを使って実験本の図1-4を再現してみました。*1
ちょっとわかりずらいですが、.setpを使ってVbiasを0.650, 0.6186, 0.550に変えてシミュレーション した結果が上記の図です。
Vbiasがこれだけずれただけで、Sin波が上部でつぶれたり、下部で直線のようになってしまします。
