鈴木哲哉さんの著書 作って遊べるArduino互換機 に紹介されているArduino変換基板というアイディアを元にUnCompatino 3.3V（Arduino Pro3.3相当）と LPC1114FN28でプログラム（スケッチ）やライブラリ、上に載せるシールドを共有し、 EclipseベースのLpcExpressoを使ったソースレベルのデバッグ機能を使ってmbedやArduinoの両方で使える 環境を提供することが、lbeDuino開発の願いです。

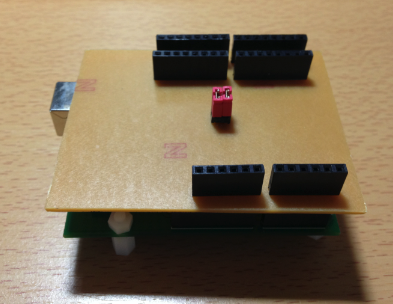

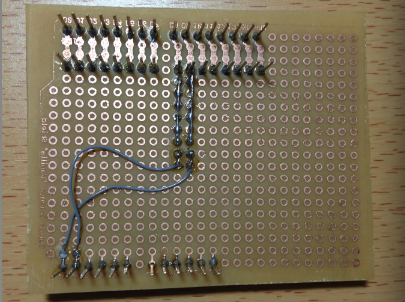

ArduinoのSoftI2CMasterを使って何とかソフトウェアレベルでlbeDuinoとUnCompatino 3.3Vでライブラリを 共有できないかと頑張ってみたのですが、I2CベースのLCDがどうしても動作しないため、 Arduino勉強会/0H-アイロンプリントのすすめ で作成した、lbeDuino用Arduino変換シールドに以下のようなジャンパー線を追加することにしました。
Arduino勉強会/0F-lbeDuino誕生 で紹介した例題を使ってArduinoでmbed（lbeDuino）風のプログラミングを味わって頂きます。
最初に使用するArduinoをIDEに知らせるため、ツール→マイコンボード→Arduino Pro or Pro Mini(3.3V,8MHz) w/ ATmega328を選択します。 次に、シリアルポートセットしてください。*1
最初は、DigitalOut（デジタル出力クラス）を使ったLEDの点滅スケッチ*2 からはじめましょう。
まず、BlinkLEDスケッチを読み込みます。 ファイル→スケッチの例→lbeDuino→BlinkLEDを選択すると、以下のスケッチが表示されます。
/*
BlinkLED（LEDの点滅）
１秒間隔でLEDを点滅します。
*/
#include "lbed.h"
// D13番ピンに接続されたLEDを使用
DigitalOut led(D13);
// リセット時に呼び出されるsetupでは、特に処理は必要ありません。
void setup() {
}
// 毎回呼び出されるloopで、ledを切り替えて１秒待ちます。
void loop() {
led = !led; // LEDを切り替える（点灯→消灯、消灯→点灯）
wait_ms(1000); // １秒待つ（1000ミリ秒=１秒）
}
DigitalOutクラスのledには、0と1のいずれかの値を持ちます。値のセットは、=による代入を使い、値の読み出しはledをそのまま書きます。 とても直感的な表現がmbedのクラスの特徴です。
次にファイル→マイコンボードに書き込むを選択して、スケッチをArduinoに書き込みます。
次に、ボタンスイッチを押したときにArduinoのLEDを点灯させる例です。

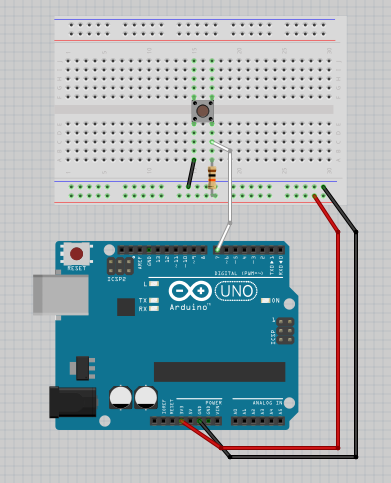

以下の図のようにブレッドボードに回路を組みます。 抵抗は、10kΩを使います。今回は、Arduino3.3V版を使用しますので、 ブレッドボードの電源ライン（赤の線）には、Arduinoの3.3Vをつなぎます。
ファイル→スケッチの例→lbeDuino→ButtonSwitchを選択してスケッチを読み込みます。
/*
ButtonSwitch（ボタンスイッチの例）
ボタンを押すとLEDが点灯します。
*/
#include "lbed.h"
// D13番ピンに接続されたLEDを使用
DigitalOut led(D13);
// D7番ピンに接続されたタクトスイッチを使用
DigitalIn sw(D7);
// リセット時に呼び出されるsetupでは、特に処理は必要ありません。
void setup() {
}
// 毎回呼び出されるloopで、タクトスイッチの値を読んで、LEDを点灯します。
void loop() {
led = !sw; // タクトスイッチは押すと0になるので、!で反転した値をledにセットします
wait_ms(200); // 200ミリ秒待つ
}
スケッチをArduinoに書き込んで、タクトスイッチを押してみて下さい。LEDが点灯すれば成功です。
ボタンスイッチの応用として、LEDの代わりに圧電ブザーを鳴らしてみます。

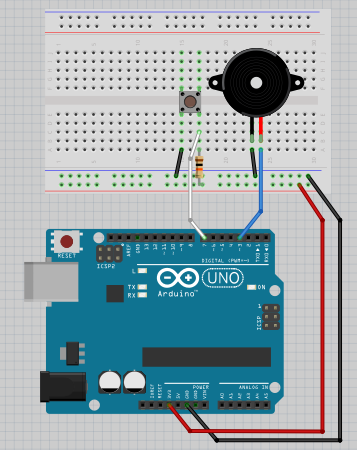

ボタンスイッチの回路に以下のようにブザーを追加します。ブザーの１方をGNDに、他方をD3番につなぎます。
ファイル→スケッチの例→lbeDuino→Buzzerを選択してスケッチを読み込みます。
単なるブザーだと芸がないので、ド、レ、ミの音階を出してみます。
/*
Buzzer（ブザーの例）
ボタンを押すと圧電ブザーがド、レ、ミと鳴ります。
*/
#include "lbed.h"
int duration = 500;
// D７番ピンに接続されたタクトスイッチを使用
DigitalIn sw(D7);
// D3番ピンに接続された圧電ブザーを使用
Tone buzzer(D3); // #A
// リセット時に呼び出されるsetupでは、特に処理は必要ありません。
void setup() {
}
// 毎回呼び出されるloopで、タクトスイッチの値を読んで、ブザーを鳴らします。
void loop() {
if (!sw) { // #B
buzzer.tone(262, duration); // ド, 500 msec
wait_ms(500);
buzzer.tone(294, duration); // レ, 500 msec
wait_ms(500);
buzzer.tone(330, duration); // ミ, 500 msec
}
}
スケッチをArduinoに書き込んで、タクトスイッチを押してみて下さい。ちょっと無理があるけど、何となくド、レ、ミの音階がでているでしょう。
AnalogInを使って、可変抵抗（potentiometer）の電圧を読み込んでみましょう。
以下の様に可変抵抗の真ん中の線をArduinoのA0につなぎ、両端はGNDと3.3Vにつなぎます。
ファイル→スケッチの例→lbeDuino→PotentioMeterを選択してスケッチを読み込みます。
/*
PotentioMeter（電圧測定の例）
電圧が規定電圧（3.3V）の0.1倍になったらLEDを消します。
*/
#include "lbed.h"
// D13番ピンに接続されたLEDを使用
DigitalOut led(D13);
// A0番をアナログ入力に使用
AnalogIn sensor(A0); // #A
// リセット時に呼び出されるsetupでは、特に処理は必要ありません。
void setup() {
}
// 毎回呼び出されるloopで、potentiometerの値を読んで、0.33V以下ならLEDを消します。
void loop() {
float value = sensor;
if (value > 0.1) // #B
led = 1;
else
led = 0;
wait_ms(200); // 200ミリ秒待つ
}
次に変換シールドと連結してlbeDuinoのシールドを使ってみましょう。
シールドの作り方は、Arduino勉強会/0G-lbeDuinoシールドを作るで紹介しています。

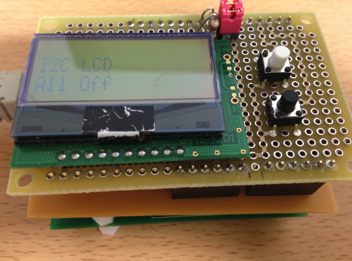

以下の様にArduino変換シールドとI2cLCDシールドをセットします。
ファイル→スケッチの例→lbeDuino→I2cLCDSheildを選択してスケッチを読み込みます。
#include "lbed.h"
#include "AQCM0802.h"
// D13番ピンにLEDを接続
DigitalOut led(D13);
// D8番ピンSDA, D9番ピンSCL. ArduinoではハードI2Cを使用しているため、ピン番号は使用されていない。
AQCM0802 lcd(D8, D9);
// タクトスイッチ
DigitalIn sw1(D2);
DigitalIn sw2(D3);
void setup() {
sw1.mode(PullUp);
sw2.mode(PullUp);
lcd.setup();
lcd.print("I2C LCD");
}
void loop() {
led = !led;
lcd.locate(0, 1);
if (!sw1) {
lcd.print("SW1 On ");
}
else if (!sw2) {
lcd.print("SW2 On ");
}
else {
lcd.print("All Off");
}
wait_ms(1000);
}
lbeDuinoの例題と同じスケッチでArduinoでもI2cLCDSheildが動きます。
最後に、バッテリーシールドと非接触温度計TMP006シールドを付けて、単独で測定できる温度計を作ってみます。
ファイル→スケッチの例→lbeDuino→I2cLCDSheildを選択してスケッチを読み込みます。
#include "lbed.h"
#include "TMP006.h"
#include "AQCM0802.h"
#define Address (0x40<<1)
// D8番ピンSDA, D9番ピンSCL
TMP006 sensor(D8, D9, Address);
AQCM0802 lcd(D8, D9);
void setup() {
lcd.setup();
sensor.config(Address, 8);
}
void loop() {
lcd.locate(0, 0);
lcd.print("DieTemp: ");
lcd.print(sensor.readDieTempC(Address), 2);
lcd.locate(0, 1);
lcd.print("ObjTemp: ");
lcd.print(sensor.readObjTempC(Address), 2);
wait_ms(1000);
}

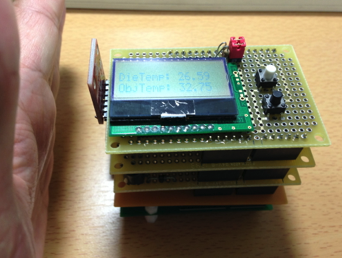

手を近づけるとObjTempが高くなります。DieTempは、センサーの温度を示しているので、室温と同じになります。
以下のZIPファイルをダウンロードして、解凍して作成されたlbeDuinoForArduinoフォルダーのlbeDuinoとlbeDuinoUserをArduinoのユーザ用 ディレクトリ（Macの場合には、Document（文書）/Arduino/libraries/に入れて下さい。
最新のソースは、Githubからダウンロードすることができます。
以下のURLでGithubのlbedのページを表示して、Download ZIPボタンからzipファイルをダウンロードしてください。
解凍したフォルダーのArduino/lbeDuinoとArduino/lbeDuinoUserをArduinoのユーザ用 ディレクトリにコピーして下さい。
皆様のご意見、ご希望をお待ちしております。勉強会で分からなかったこと等、お気軽に問い合わせて下さい。
