MacOSXでのFlatCAMのインストール手順。*1
brew tap cartr/qt4
brew tap-pin cartr/qt4
brew install qt
brew install pyside
brew install cartr/qt4/pyqt@4
mkdir -p /Users/xxx/Library/Python/2.7/lib/python/site-packages
echo 'import site; site.addsitedir("/usr/local/lib/python2.7/site-packages")' >> /Users/xxx/Library/Python/2.7/lib/python/site-packages/homebrew.pth
brew install geos
brew install spatialindex
sudo -H pip install numpy matplotlib rtree scipy shapely simplejson
sudo -H pip install svg.path
git clone https://bitbucket.org/jpcgt/flatcam.git
cd flatcam
動作確認
python FlatCAM.py
KiCADでのガーバー出力からGCodeに変換する手順を説明します。

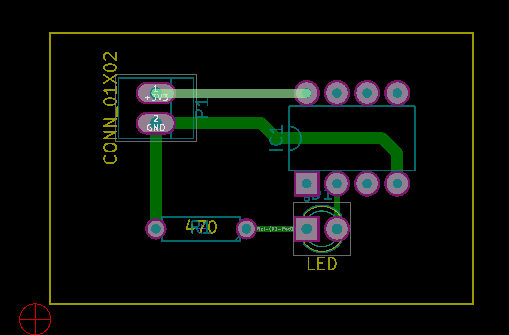

PCB図面のオフセットがそのまま、GCodeの配置位置になるので、 今回は、できるだけ右上に寄せて描画します。 *2

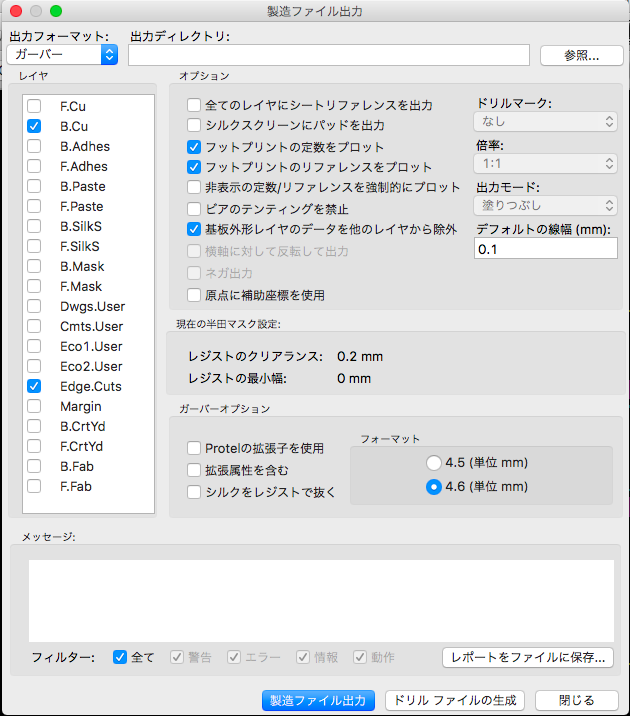

KiCADの「ファイル」メニューから「プロット」を選択し、以下の２項目を選択し、 「製造ファイル出力」ボタンを押します。

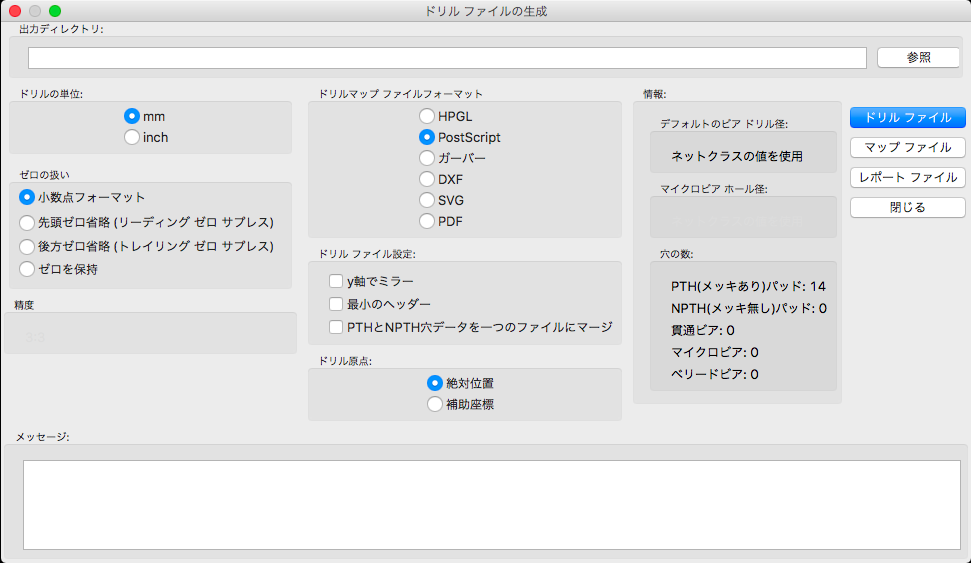

次に「ドリルファイルの生成」ボタンを押し、ドリルの単位をmmとして 「ドリルファイル」ボタンを押します。
これで、*-B.Cu.gbr, *-Edge.Cuts.gbr, .drlの３つのファイルが出来上がりました。
FlatCAMを起動します。
$ python FlatCAM.py

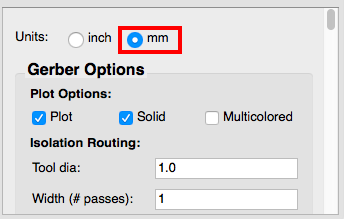

最初にOptionsタグでUnits: mmにセットします。
ガーバーファイルは基板上部からの配置をそのまま出力しているため、 片面の基板を出力する場合には、ミラー処理が必要です。

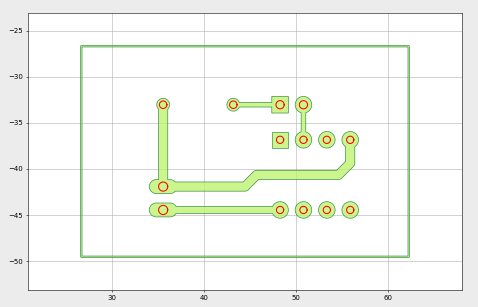

最初に、基板銅板裏面、基板外形、ドリルファイルを読み込みます。
File > Open Gerber...を選択し、以下の２つを読み込みます。
次に、File > Open Excellon...を選択し以下のドリルファイルを読み込みます。

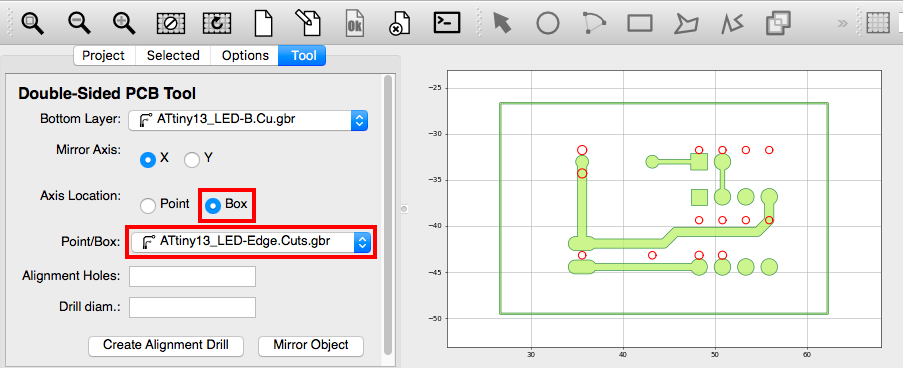

ToolメニューからDouble Side PCB Toolを選択し、以下の処理をします。
これを、Bottom Layer:をCuts.Gbr, drlにも繰り返し処理します。
回路のセパレートには、V字のドリルを使用します。 *3
Projectタグで*-B.Cu.gbrを選択し、Selectedタグをクリックします。

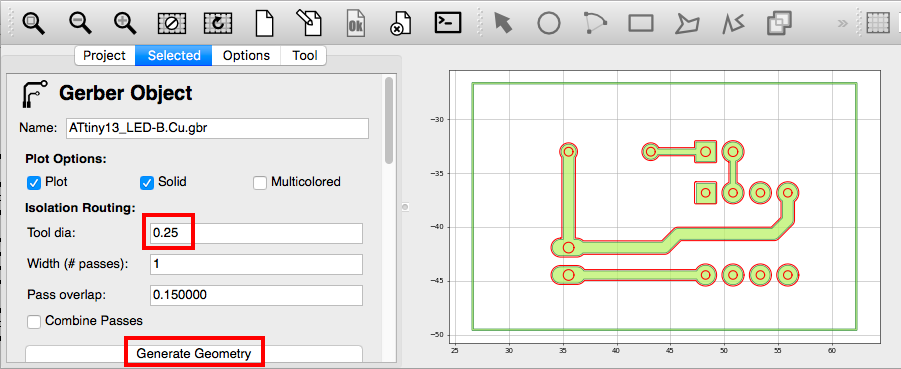

Gerber Objectで、以下のようにすると、赤い線で回路のための切削線が表示されます。
Projectタグをクリックすると、*-B.Cu.gbr_isoが追加されますのでこれを選択し、Selectedタグをクリックします。

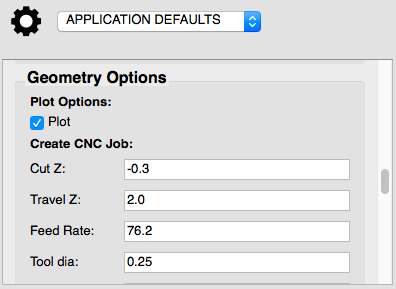

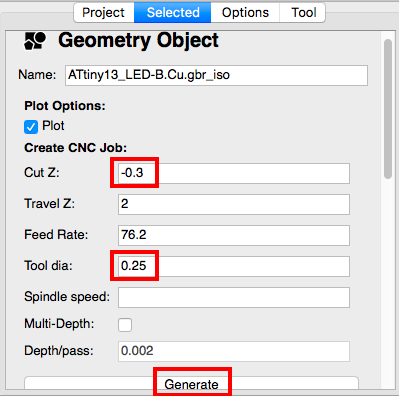

以下の設定をし、Generateをクリックします。

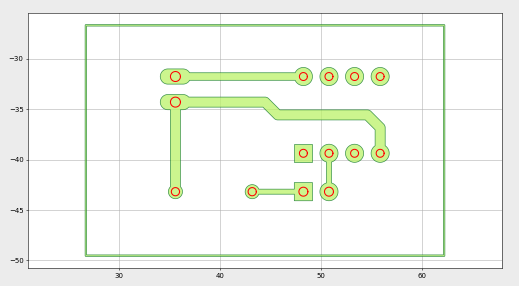

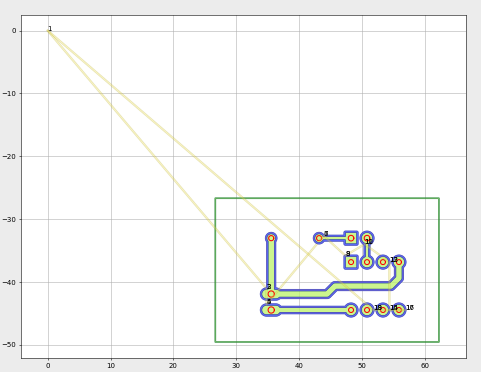

ガーバーの画面の赤い線が青に変わって以下のように表示され、Projectタグには、*-B.Cu.bgr_iso_cncが追加されます。
Projectタグで、*-B.Cu.bgr_iso_cncを選択し、Slectedタグをクリックします。

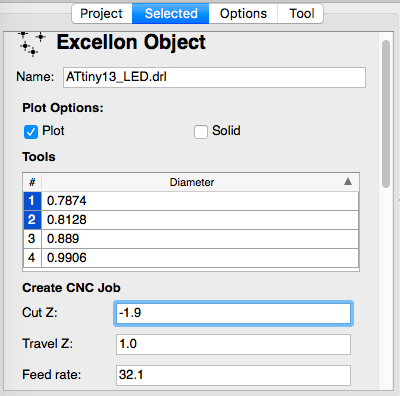

0.8mmと1.0mmのドリルに割り当てる穴を選択して、 以下の図では、#1, #2を0.8mmのドリルに割り当てています。
一番下の「Export G-Code」ボタンをクリックするとGコードがファイルに出力されます。
使うドリルの直径がわかるようにファイル名をつけます。
