今日も大野さんの「アナログ・マイコン！？PSoCに目覚める本」の5章に挑戦します。
大野さんの本は分かりやすく、デジタルブロックの紹介もPSoC Designerを使ったポートの結線方法から始まっています。
大野さんの本の図5-2の回路をブレッドボードに作成しました。
PSoCのレジスタ番号とピンの関係をすぐ忘れてしますので、以下にPSoC1*1のピン配置を以下にメモしておきます。

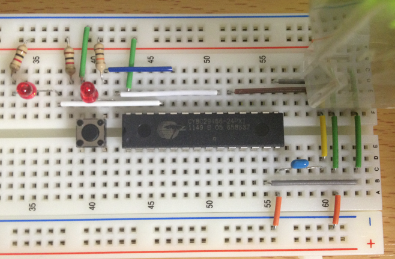

ブレッドボードの配線は以下の様にしました。

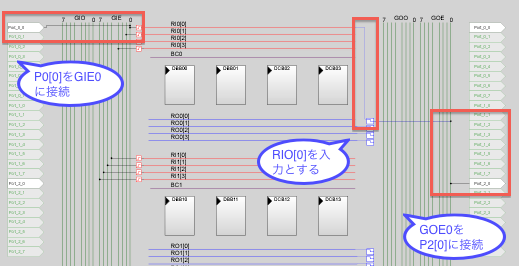

PSoCのデジタルブロックの配線は、以下の様になります。
準備ができたので、プログラムをPSoC1に書き込み、動作を確認します。
プッシュボタンを押すとP0[0]がGNDレベルになり、その値がP2[0]につながっているので、 LEDが点灯します。
プッシュボタンを離すと10KΩの抵抗でプルアップされ、LEDは消灯します。
次の例題には、インターコネクトを使った結線方法が紹介されています。
GIE0をダブルクリックするとでてくる設定でInterconnectの欄にInputToOutputを指定すると、

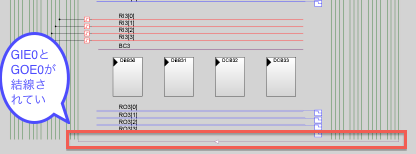

以下のようにGIE0とGOE0が線で結ばれます。
次に紹介されているのが、デジタルバッファを使った例です。

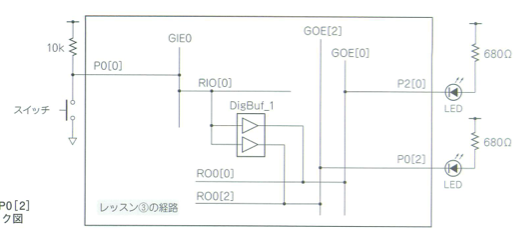

回路は、以下の様になります。

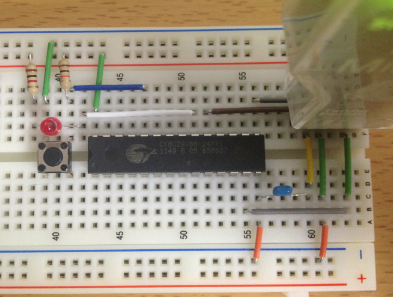

ブレッドボードの配線は以下の様にしました。
デジタルブロックで、ユーザモジュール(Misc Digitalカテゴリ)からDigBufをダブルクリックで配置します。
DigBuf_1のパラメータは以下の様にします。

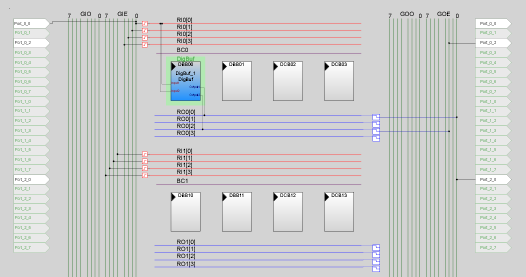

結線は、以下の様にします。
ユーザモジュールを使っているので、Start関数を呼ぶ必要があります。
main関数を以下の様にします。
void main(void)
{
// M8C_EnableGInt ; // Uncomment this line to enable Global Interrupts
// Insert your main routine code here.
DigBuf_1_Start();
}
