今回は、大野さんの「アナログ・マイコン！？PSoCに目覚める本」の６章に挑戦します。
最初は、ピンの設定とプログラムだけでIOを制御するじゃんけんゲームが紹介されています。

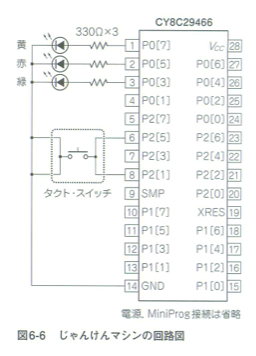

回路は、以下の様になっています。

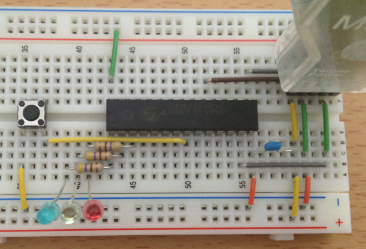

ブレッドボードで組んだ回路は以下の様になりました。
デジタルの回路では、10KΩ, 4.7KΩ, 1KΩ, 470Ωの4種類を用意しておけば、実験ができます。 今回の回路では、330Ωとありますが、ここでは470Ωを代わりに使っています。
IOポートには、以下の設定が可能ですが、
| 名称 | 種別 | 概要 |
| Hight Z | 入力 | ディジタル入力 |
| High Z Analog | 入力 | アナログ入力 |
| Open Drain Hight | 出力 | ハイ側オープン・ドレイン |
| Open Drain Low | 出力 | ロー側オープン・ドレイン |
| Pull Down | 出力 | プルアップ＆ロー側オープン・ドレイン |
| Pull Up | 出力 | プルアップ＆ハイ側オープン・ドレイン |
| Strong | 出力 | ディジタル出力 |
| Strong Slow | 出力 | ディジタル出力 |
大野さんの本では、
を使っているそうです。

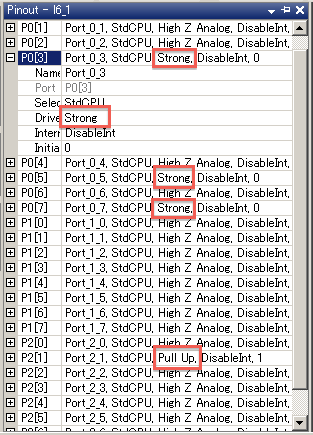

ピンのIO設定は、縦に隠れているPinout-プロジェクト名のタグをクリックすると表示されます。
今回は、P0[7], P0[5], P[3]のLED制御のピンをStrong出力で初期値０とします。 P2[1]をプルアップ出力で初期値1にします。
本題のmain関数ですが、ポートのデータレジスタは、PRTnDRでnにポート番号を指定します。 6章レッスン１では、スイッチは、P2[1]なので、PRT2DRの2bit目の値をチェックするため、0x2とのアンドを取ります。 スイッチが押されるとP2[1]が0となるので、それまで待つ場合には、
while ((PRT2DR & 0x2) != 0) continue;
とします。
また、LED点灯するのは、P0[7], P0[5], P0[3]なので、PRT0DRに0x8（4bit目）をセットして順番に2ビットシフトすることで、 P0[3], P0[5], P0[7]へと点灯するLEDをシフトさせています。
main関数は、以下の様になっています。
void main(void)
{
// M8C_EnableGInt ; // Uncomment this line to enable Global Interrupts
// Insert your main routine code here.
BYTE i = 0x8;
WORD dly;
for (;;) {
while((PRT2DR & 0x2) != 0)continue; // スイッチが押されるまで待つ
for (dly = 0; dly < 500; dly++)continue; // ディレイ10msくらい
while ((PRT2DR & 0x2) == 0) { // スイッチが押されている間、パラパラ点灯
PRT0DR = i;
i = i << 2;
if (i == 0) i = 0x8;
for (dly = 0; dly < 1000; dly++)continue;// ディレイ20msくらい
}
for (dly = 0; dly < 500; dly++)continue; // ディレイ10msくらい
}
}
次のレッスン6_2は、「キャラクタLCDに文字を表示」でした。

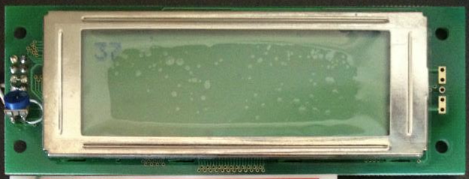

通常のLCDをそのままブレッドボードで使うと配線がめんどうなので、 後閑さんの「C言語によるPICプログラミング入門」で紹介されていた３行表示のLCDを用意しておくと便利です。 *1
この液晶は、DB7, DB6, DB5, DB4の4bitのデータバスでも表示ができるので、電子工作でよく使われます。
コネクターの配線は、以下の様にしています。

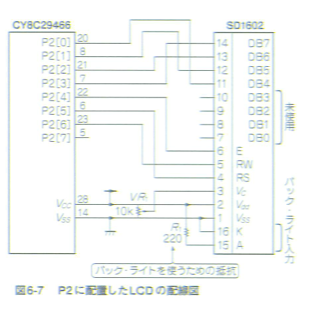

PSoCとLCDの接続以下の様にします。
Misc DigitalからLCDを配置します。 LCDモジュールはディジタルブロックを使用しないのでブロック図にはでませんが、Parameterタブが表示されいますので、 以下の様にPort2を出力ポートに設定します。
main関数で文字列を出力します。
void main(void)
{
// M8C_EnableGInt ; // Uncomment this line to enable Global Interrupts
// Insert your main routine code here.
char str[] = "Welcome";
int i = 0x2011;
LCD_1_Start();
LCD_1_Position(0, 4);
LCD_1_PrString(str); // RAM文字列表示
LCD_1_Position(1, 0);
LCD_1_PrCString("PSoC World"); // ROM文字列PSoC Worldを表示
LCD_1_Position(1, 11);
LCD_1_PrHexInt(i); // 2バイト16進数を表示
}

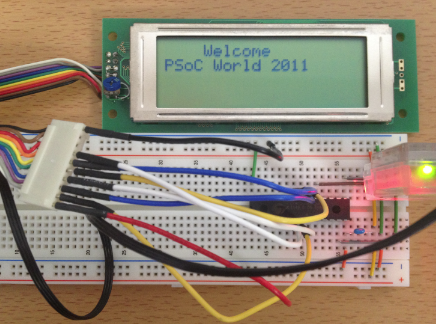

PSoCにプログラムを書き込み、電源を入れると以下の様に表示されました。
