lbed

2013/08/11からのアクセス回数 6914

LPC1343学習基板に戻って †

cortex-m3の勉強のために買った「ARMマイコンパーフェクト学習基板の使い方」をlbedを使うとどのくらい簡単に なるかを試してみます。

実験に使用するのは、以下の3つです。

• ARMマイコンパーフェクト学習基板
• LPC-LINK
• Star Orangeボードと3.3Vで動作するLCD

汎用入出力GPIOの使い方編 †

lbedにはまだ汎用入力クラスがありませんので、この機会に作成しました。 詳しくは、lbed/08a-ARM学習基板用追加クラスを参照してください。

実験開始 †

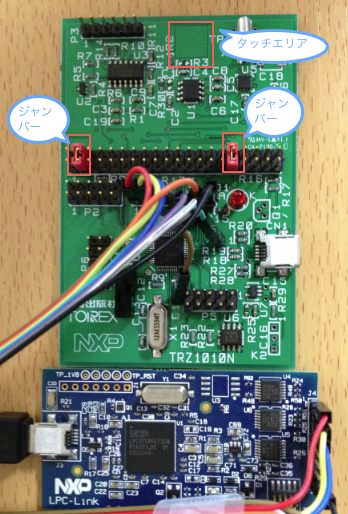

ジャンパP4の3と4、31と32にジャンパーをセットし、タッチエリアに触れるとLEDが点灯するテストプログラムを作ります。

タッチセンサーPCF8883の出力オープン・ドレインHigth *1 なので、LPC1343の入力ピンは、プルダウンモードにセットする必要があります。 *2

テストプログラムTestSwitch.cppは、以下の様になります。 タッチセンサーに触れるとLEDが点灯し、離すとLEDが消えれば成功です。

#include <cr_section_macros.h>
#include <NXP/crp.h>

// Variable to store CRP value in. Will be placed automatically
// by the linker when "Enable Code Read Protect" selected.
// See crp.h header for more information
__CRP extern const unsigned int CRP_WORD = CRP_NO_CRP ;

#include "lbed.h"

int main(void) {
    wait_init();
    DigitalOut     myled(LED2);
    DigitalIn     sw(P2_4);
    sw.mode(PullDown);
    while(1) {
         myled = sw;
    }
}

USB仮想シリアルポートを使う †

LPC1343では、USBをサポートしており、例題にもCDC（USB仮想シリアルポート） を使っています。

そこで、SerialクラスのサブクラスとしてSerialCDCを作ってUSB CDCを使えるように しました。 *3

USBの実験にはトランジスタが必要 †

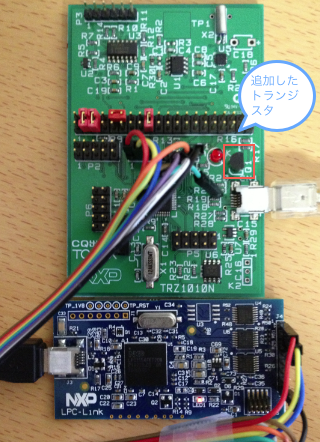

当初、ARM学習基板のトランジスタを付けないでUSB CDCのテストをしたら、 上手く動作しませんでした。本を調べて見るとUSB D+ラインのプルアップ制御に トランジスタ2SA1015が必要だと分かり、急遽取り付けました。

テスト用のソース †

テスト用のプログラムとしてTestCDC.cppを以下の様に作成しました。 USB CDCが認識されるまで、少し時間がかかるため、最初にキー入力 を待つことにしました。 *4

#include <cr_section_macros.h>
#include <NXP/crp.h>

// Variable to store CRP value in. Will be placed automatically
// by the linker when "Enable Code Read Protect" selected.
// See crp.h header for more information
__CRP extern const unsigned int CRP_WORD = CRP_NO_CRP ;

#include "lbed.h"


int main(void) {
     wait_init();
     DigitalOut myled( LED2);

     SerialCDC pc(USBTX, USBRX);
     pc.baud(9600);
     // キー入力を待つ
     pc.read();

     pc.println("Hello");
     while (1) {
          char c = pc.read();
          pc.write(c + 1);
          myled = !myled;
     }
     return 0;
}

Arduinoのシリアルモニターに出力した様子を以下に示します。 &ref(): File not found: "CDC_Screen.png" at page "lbed/08-ARM学習基板で実験";

アナログ入力を試す †

アナログ入力クラスAnalogInも追加しました。 *5

ジャンパ線の設定 †

ARM学習基板は、いろんなチップのてんこ盛りなので、実験をするにはジャンパ線で 接続しなくてはなりません。 *6

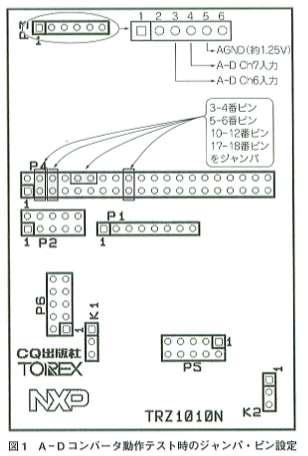

本の8章、図１からピンの設定の図を引用します。

P3には、U2から取った基準電圧1.25Vと電圧測定用のOPアンプU3を使って、電圧が供給されています。

• P3の3は、AD6(PIO1_10)
• P3の4は、AD7(PIO1_11)
• P3の5は、AD3(PIO1_2)

に接続されています。

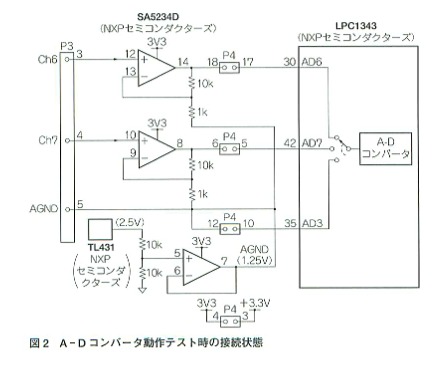

次に、P3とLPC1343の接続について、本の8章、図２を引用します。 OPアンプは、非反転増幅回路となっており、ゲインGは、 \( G_{NI} = \frac{R_1 + R_2}{R_1}\) となることから、P3のCh6, Ch7に入力された電圧は、AGNDとの差が 11倍に増幅された値にAGNDを加算された値がADコンバータの入力電圧 となります。 *7

アナログ回路の動作確認 †

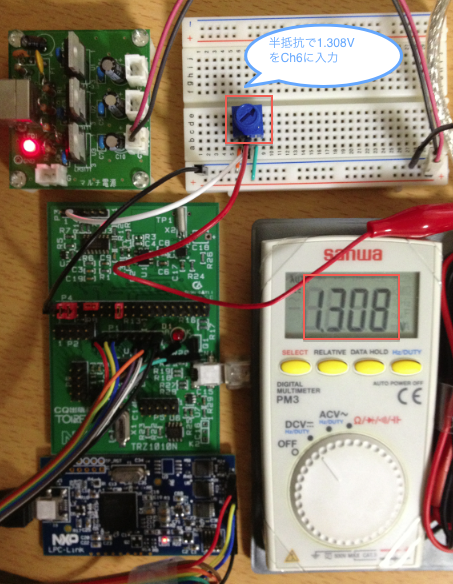

P3の3番ピンCh6に安定電源1.8Vを半固定抵抗で1.308Vに減圧して入力としました。 $$ V = (1.308 - 1.25)*11 + 1.25 = 1.888 $$ が、Ch6の予想結果です。

テストプログラムTestADC.cppは、Printクラスの#if文を有効にして使いました。*8

#include <cr_section_macros.h>
#include <NXP/crp.h>

// Variable to store CRP value in. Will be placed automatically
// by the linker when "Enable Code Read Protect" selected.
// See crp.h header for more information
__CRP extern const unsigned int CRP_WORD = CRP_NO_CRP ;

#include "lbed.h"

int main(void) {
    wait_init();
    DigitalOut myled(LED2);
     SerialCDC pc(USBTX, USBRX);
     pc.baud(9600);
     // キー入力を待つ
     pc.read();

    AnalogIn     agnd(P1_2);
    AnalogIn     dc(P1_10);
    while(1) {
         int     d0 = agnd.read_u16();
         int v0 = 1250*1024/d0;
         int     d1 = dc.read_u16();
         int v1 = v0*d1/1024;
         pc.printf("Ch3:%04d[VDD=%04dmV]  Ch6:%04d[%04dmV]\n", d0, v0, d1, v1);
        myled = ! myled;
        wait_ms(1000);
    }
}

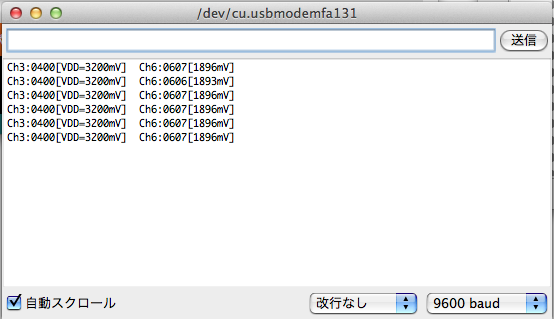

出力結果は、以下の様になっています。1.896mVと予想と近い結果が出ています。

温度センサーIC LM75Bを使ってみる †

ARM学習基板には、I2Cのテストをするために温度センサーLM75Bが付いています。 これを使って、温度を取得してみます。

LM75Bのアドレスは、A2, A1, A0の接続によってユーザが変えることができるようになっています。 *9

本の11章の図４は、大きなミスプリがあります。

右がプロローグの図２から引用したものです。この図からLM75Bのアドレスは、1001001(0x49)となります。

LM75Bクラス †

次にLM75BのクラスをLBED_LPC13xx_USERLIB/src/LM75B.cppに実装します。

本当に驚くくらい簡単でしょう！

#include "lbed.h"
#include "LM75B.h"

LM75B::LM75B(PinName sda, PinName scl) : i2c(sda, scl)
{
     char cmd[2];
     // LM73設定
     cmd[0]    = 0x00;     // register 0
     cmd[1]    = 0x28;   // 温度レジスタを選択
     i2c.write( LM75_ADDR, cmd, 2);
}

LM75B::~LM75B()
{
}

float LM75B::read()
{
     char cmd[2];

     i2c.read( LM75_ADDR, cmd, 2); // Send command string
     unsigned int int_val = cmd[0] <<3 | cmd[1]>>5;
     return float(int_val*125/1000.0);
}

LCDとの接続 †

アナログ入力の例では、USB CDCを使ったので、今回はLCDを使います。

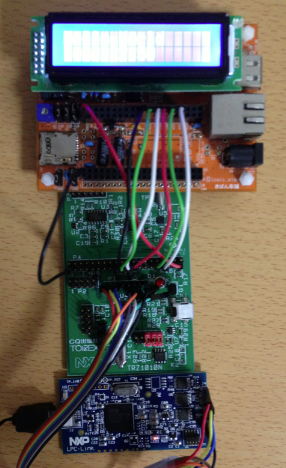

ARM学習基板のP4とStar OrangeボードのPinとLPC1343ボードピンの対応は、以下の様になります。

テストプログラムと結果 †

テストプログラムTestLM75B.cppは、以下の様になります。

#include<cr_section_macros.h>
#include<NXP/crp.h>
__CRP extern const unsigned int CRP_WORD = CRP_NO_CRP;

#include"lbed.h"
#include "TextLCD.h"
#include "LM75B.h"

int main(void) {
     wait_init();
     DigitalOut myled(LED2);
    TextLCD lcd(p26, p22, p14, p6, p5, p25);     // rs, e, d4-7
     LM75B lm75b(p28, p27);
     lcd.print("Hello World");

     while (1) {
          float t = lm75b.read();
          lcd.locate(0, 1);
          lcd.print("Temp:");
          lcd.print(t);
          myled = !myled;
          wait_ms(1000);
     }
     return 0;
}

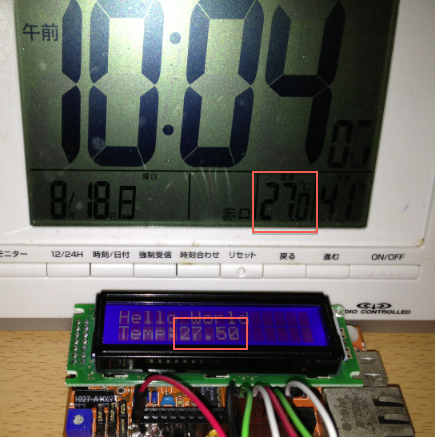

時計に付いてきた温度計を結果を比べてみました。時計が27.0度、LM75Bが27.50度でした。

まだ途中です！ †

コメント †

お名前:

(Input image string)

---

*1 ON時にHightレベルが出力され、OFF時にはハイ・インピーダンスになります
*2 あるいは、プルダウン抵抗を付ける方法もあります
*3 詳しくは、lbed/08a-ARM学習基板用追加クラスを参照してください。
*4 コンパイルには、ForSerialCDC_usbhw.cをTestCDC.cppと同じディレクトリ入れて下さい
*5 詳しくは、lbed/08a-ARM学習基板用追加クラスを参照してください。
*6 その分、各チップを別の実験に使うことができるようにCPUと切り離されています
*7 トラ技2013/8号のエレキ数式も便利です
*8 サイズが大きくなりますので、注意してください
*9 '1001 + A2, A1, A0がアドレスになります。
